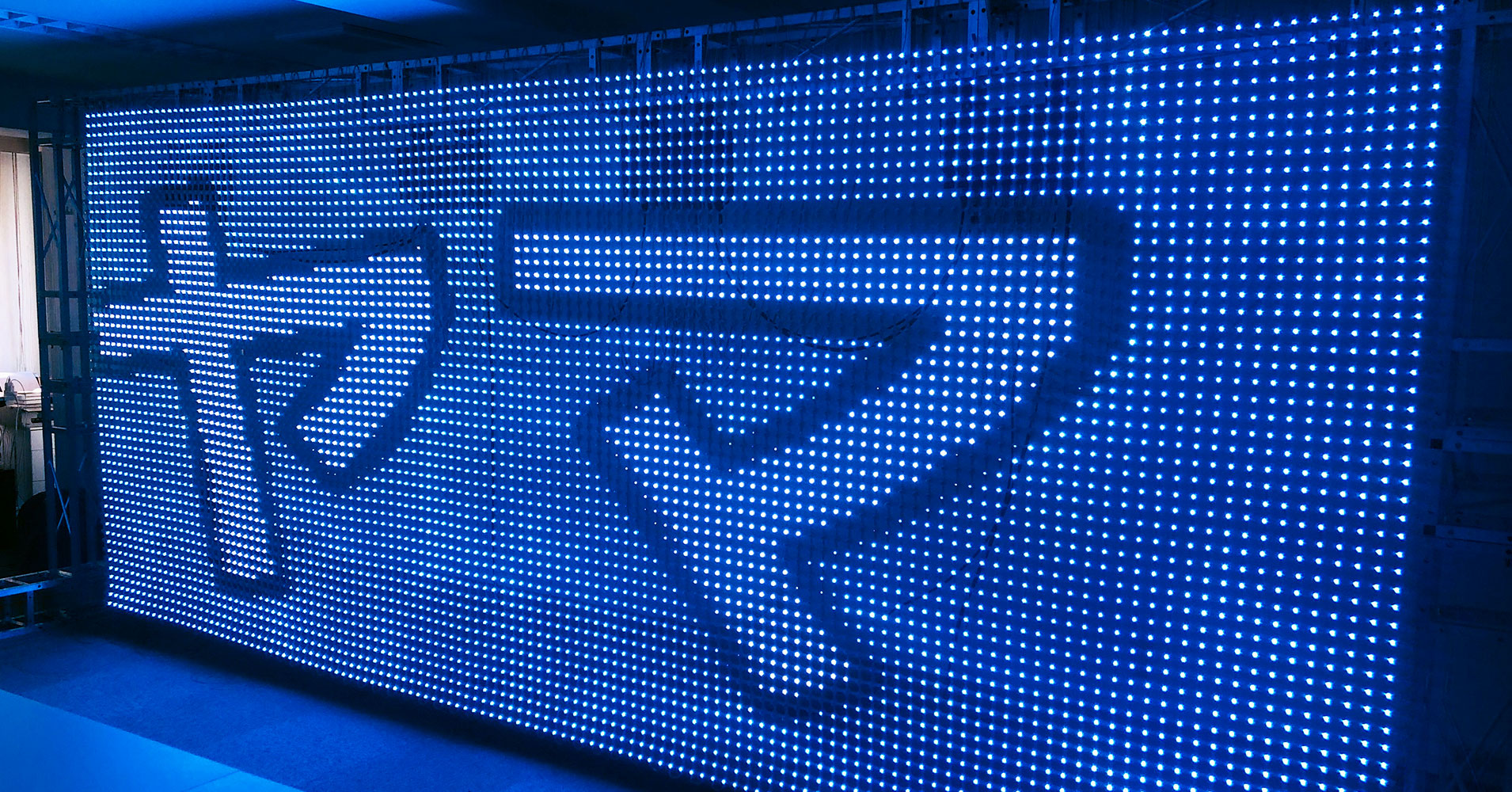

メッシュLEDビジョン

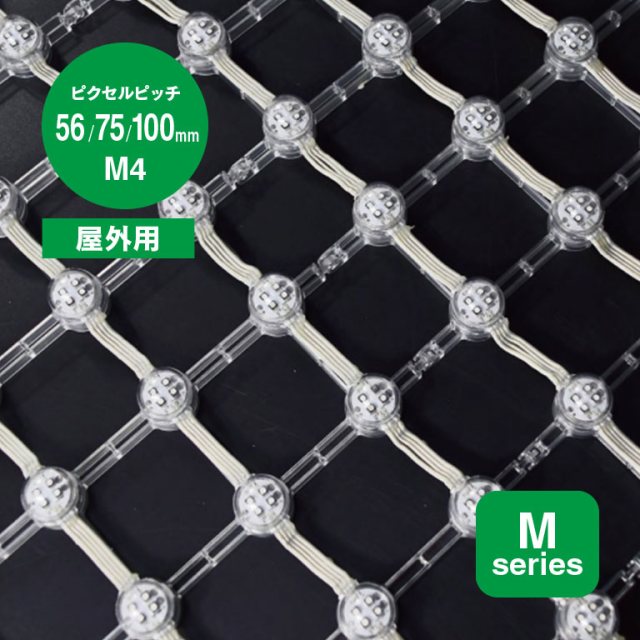

メッシュタイプLEDビジョン

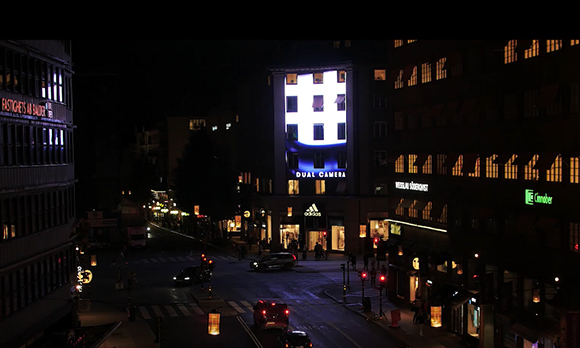

ビルの外壁等大規模なLED装飾を行う場合、メッシュタイプのLEDビジョンが最適です。ドット間は35mm等かなり隙間が大きいため風通しもよく、 防水防塵仕様なので主に屋外に設置します。窓枠等形状に合わせてカット加工も可能です。プロジェクションマッピングに比べ、昼でも見えるので昼夜問わず装飾を行いたい場合に最適です。

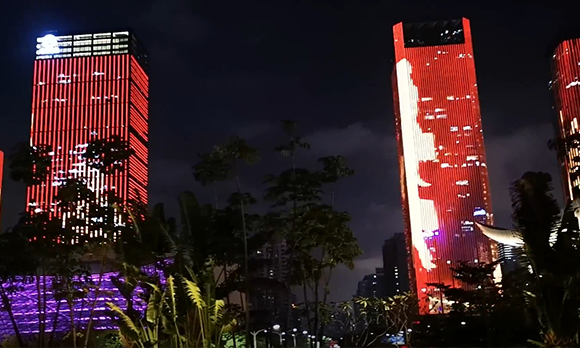

ビル全体を覆うメッシュLED装飾(深セン市)
窓枠等に合わせてカット加工も可能

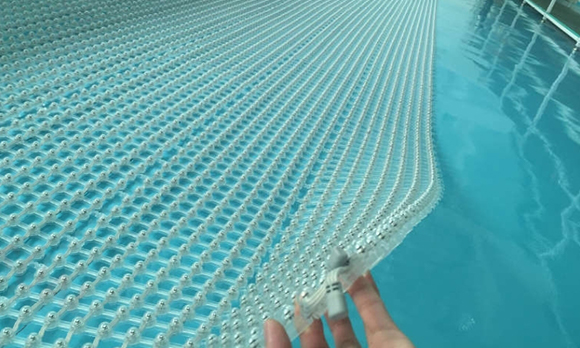

軽量で柔軟な素材

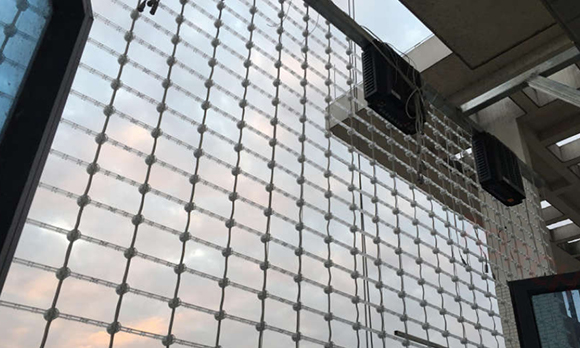

ピンと張って取り付けます

メリット

  • 大規模なLED装飾が実現
  • 耐候性に優れている
  • ある程度の加工が可能
  • 昼夜問わず装飾が可能(昼でも視認可能)

注意点

  • 使用方法により電気消費量が大きくなる

よく使われる場所

  • ビル壁面の大規模な装飾
  • 季節性(クリスマス等)大規模なLEDビジョン装飾

メッシュLEDビジョンの選び方

メッシュタイプのLEDビジョン製品の主な選び方は「ピクセルピッチ」「輝度」となります。
ドット間が35mm,40mm,55mm,80mm,100mm,110mm,160mm 等設置場所に応じて選べます

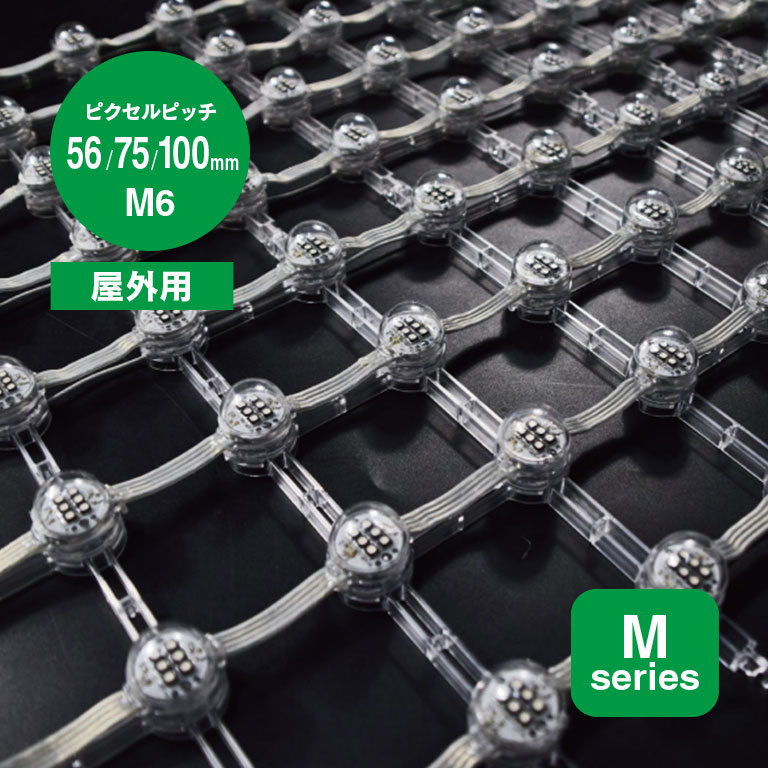

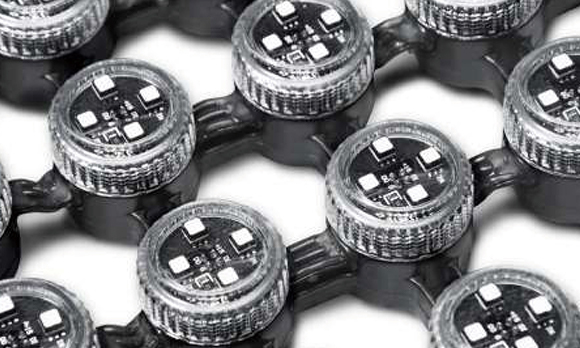

輝度は一つのユニットに何個の光源を積むかで変化します。上記は4個のSMDを搭載したM4

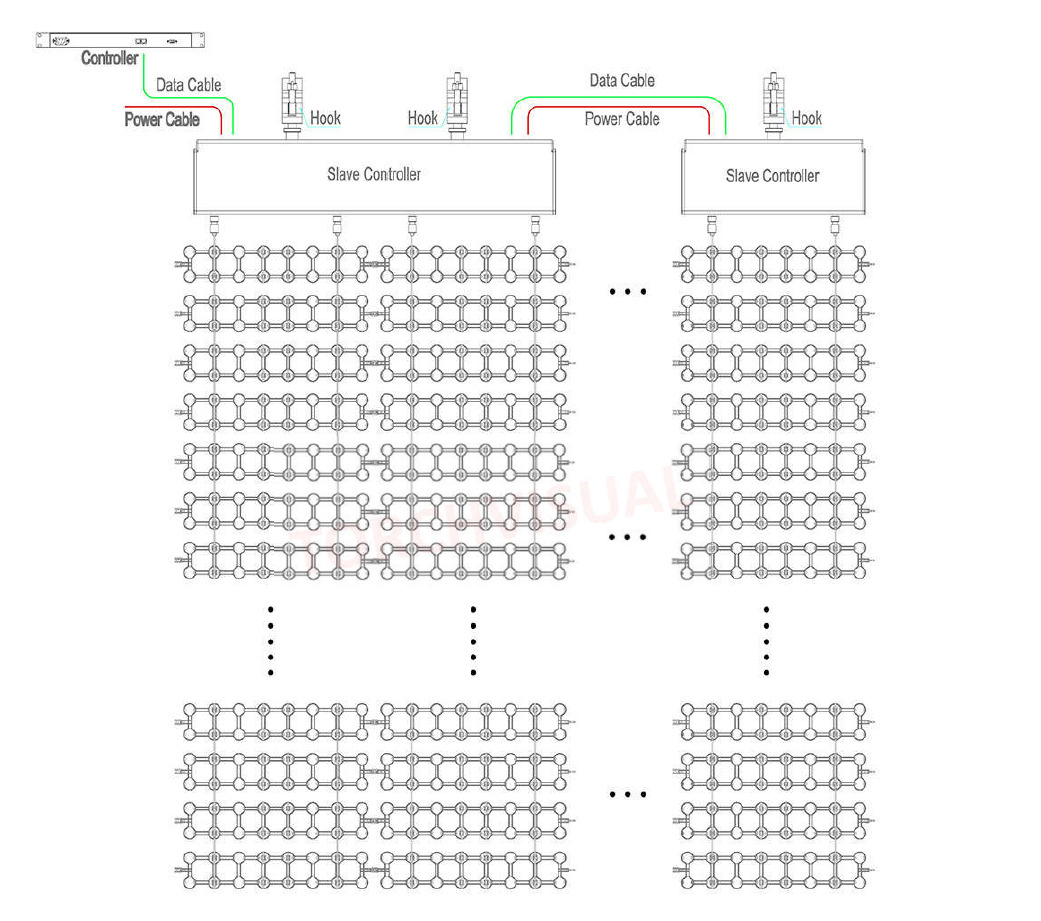

メッシュLEDビジョンの構成機器と参考結線図

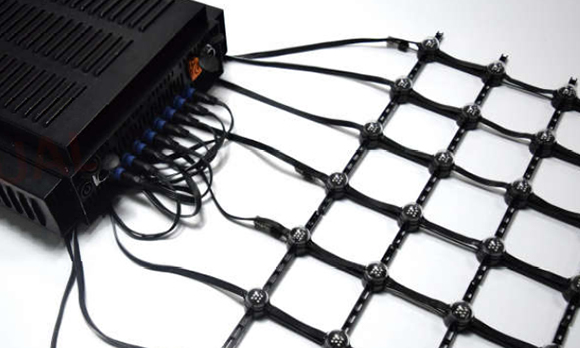

メーカー、製品によって異なりますが、基本的にメッシュLED+スレーブコントローラー+ビデオコントローラーで構成されます。必要に応じて輝度調整機などシンプルな機器構成となります。
メッシュLEDビジョン

SMDを搭載したスクリーンです。

電源ケーブル

電源を供給します。

スレーブコントローラー

映像信号を送受信します。

ビデオコントローラー

映像信号を送受信、調整します。

ハンギングバー

メッシュLEDビジョンを取り付けする際に使用します。

データケーブル

映像信号を伝達するケーブルです。

輝度センサー※オプション

夜間等外部の明るさに応じてディスプレイの輝度を自動調整します。

メッシュLEDビジョンの参考動画

MESHタイプLEDビジョン事例1(中国)

MESHタイプLEDビジョン事例2(中国)

深センイルミネーション(2020年)

MESHタイプLEDビジョン取付方法

保証について

こちらの製品はメーカー保証としてご購入より1年間の製品保証をいたします。またオプションで延長保証がご利用いただけます。詳しくは保証のページをご覧ください。
