屋外用LEDビジョン

屋外用防塵防水LEDビジョン

商業ビル壁面や大型の広告ビジョン、建設現場など屋外に設置されるLEDビジョン。太陽光に負けない視認性と防塵防水性能を備え、長期的な資産としての価値が魅力です。 屋外用のLEDビジョンの特徴は5,000cd/㎡(市販液晶ディスプレイの約10倍)の輝度を誇る明るさ、そしてモジュール自体がIP55、65グレード等の防塵防水性能を持っている点です。 専用のブラケットにより従来よりも手軽に取り付けられるようになりました。広告料を徴収する有料ビジョンとして、近隣店舗の広告を放映したり、自社テナントのPRを行ったりと、活用方法は様々です。 取り付ける場所によっては景観条例等事前に調査が必要ですので、屋外用LEDビジョンをご検討されている場合はご相談ください。現地調査、法務調査、施工、電気工事、設計等一貫してサポートいたします。

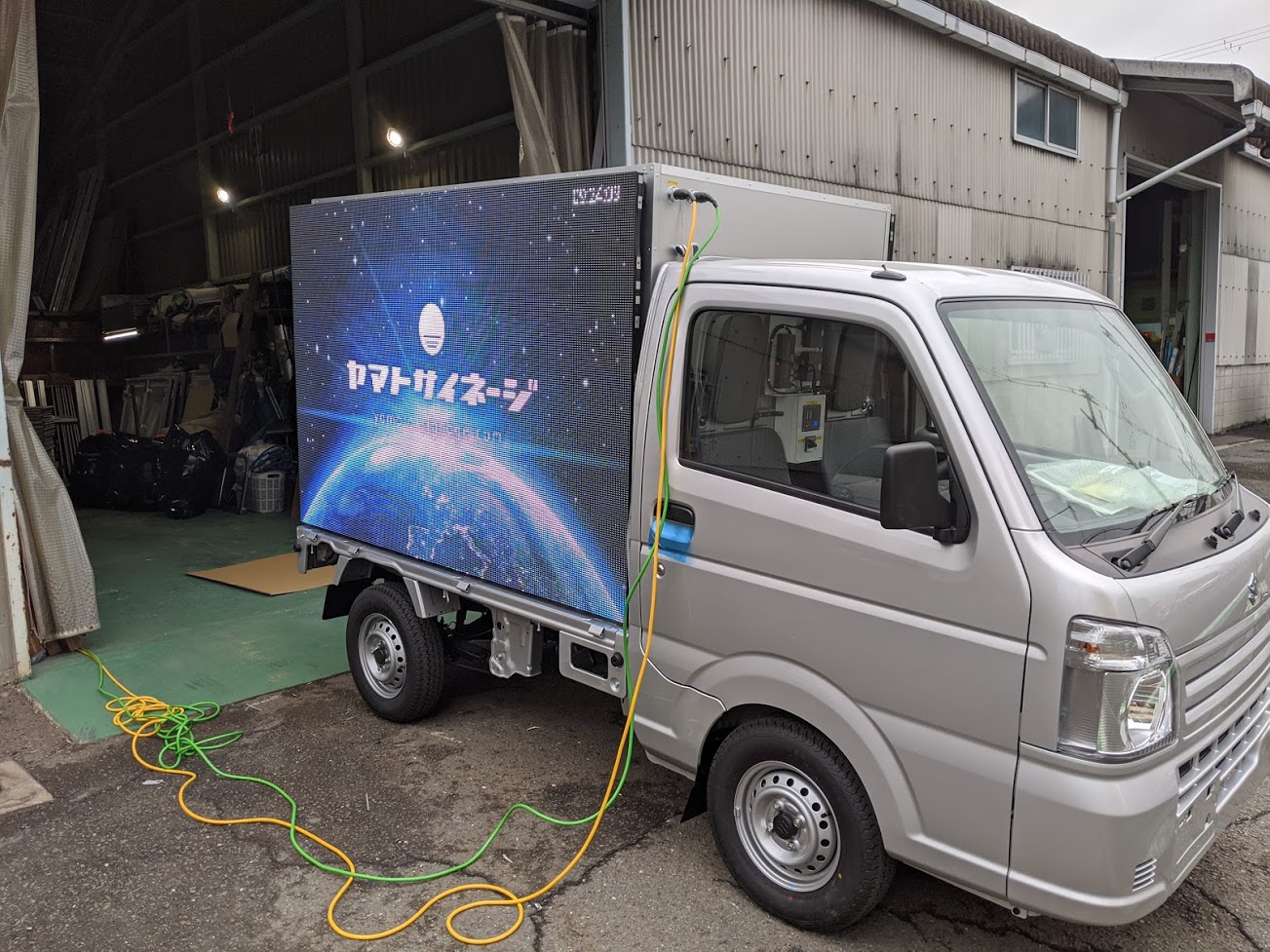

軽トラック3面にLEDビジョン搭載

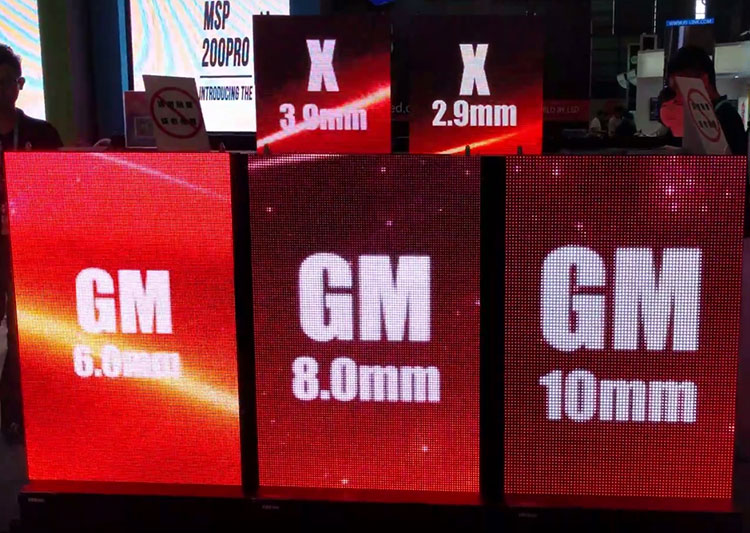

視認距離により最適なピクセルピッチを提案
専用のブラケットで取付も容易に

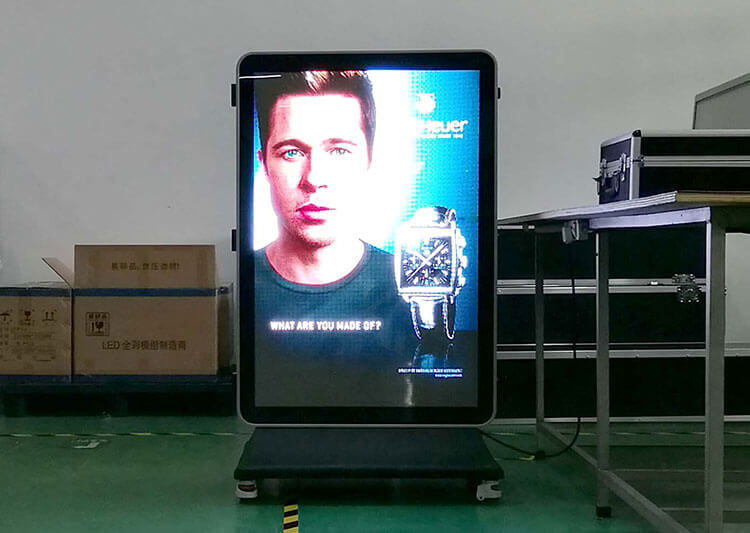

屋内用2.5mmピッチLEDを防水加工筐体に取付

メリット

  • 液晶に比べて輝度が高い(明るい)
  • 好きなサイズ(比率・大きさ)の画面を作れる
  • 屋外用は防水防塵

注意点

  • 機種によっては電気消費量が多くなる
  • 導入コスト
  • 安全な設置(強風や雪等の対策、盗難・いたずらの対策)
  • 夜間の輝度(明るすぎないよう調整)
  • 設置場所によって要条例確認(迷惑防止条例等)

よく使われる場所

  • 商業ビル等の壁面や屋上での広告媒体としての活用
  • 情報掲示板としての建設現場等

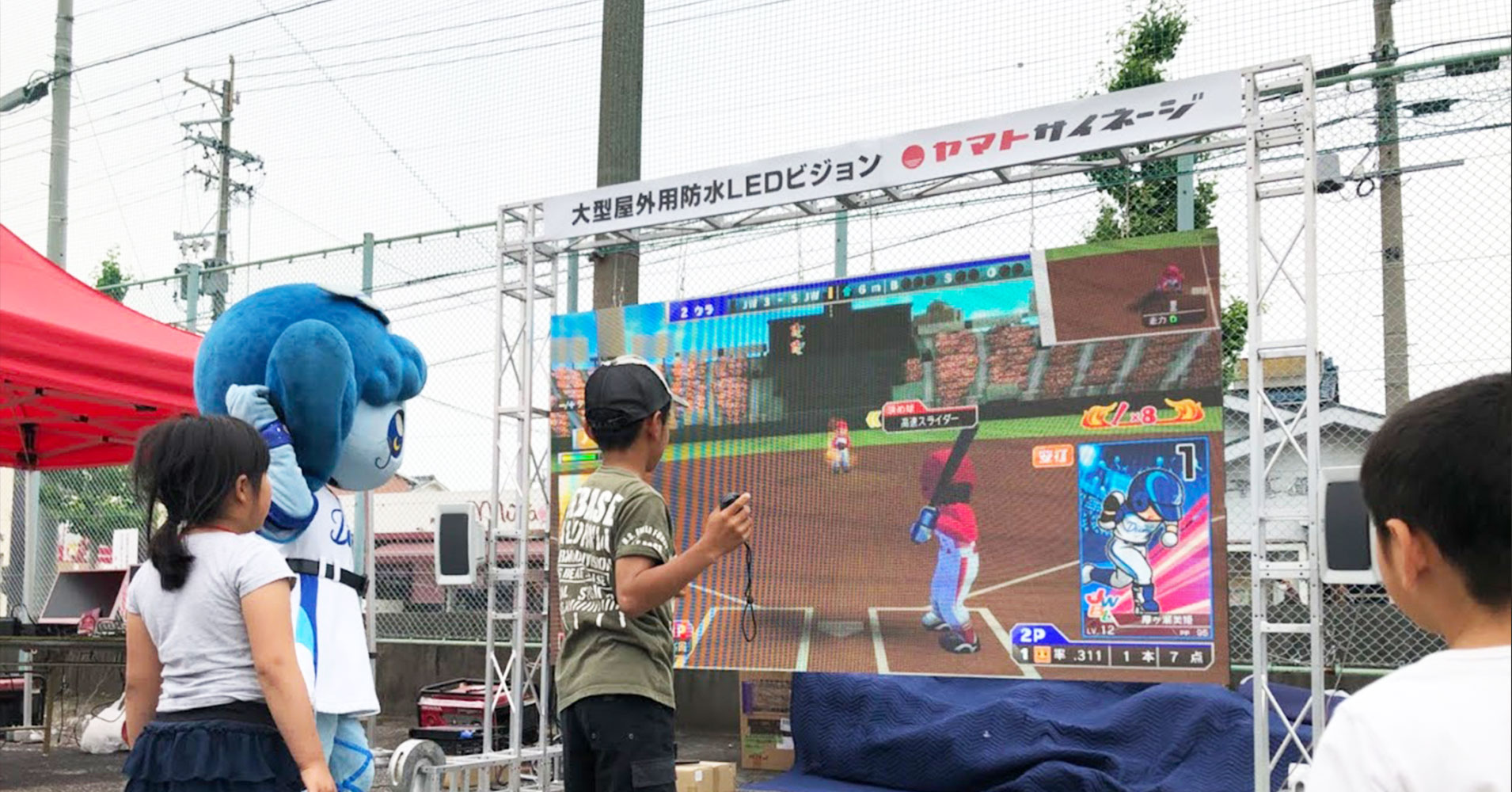

  • 屋外イベントのステージ等

屋外用LEDビジョンの選び方

屋外用LEDビジョン製品の主な選び方は「使用用途」「ピクセルピッチ」「サイズ」「メンテナンス方式」となります。

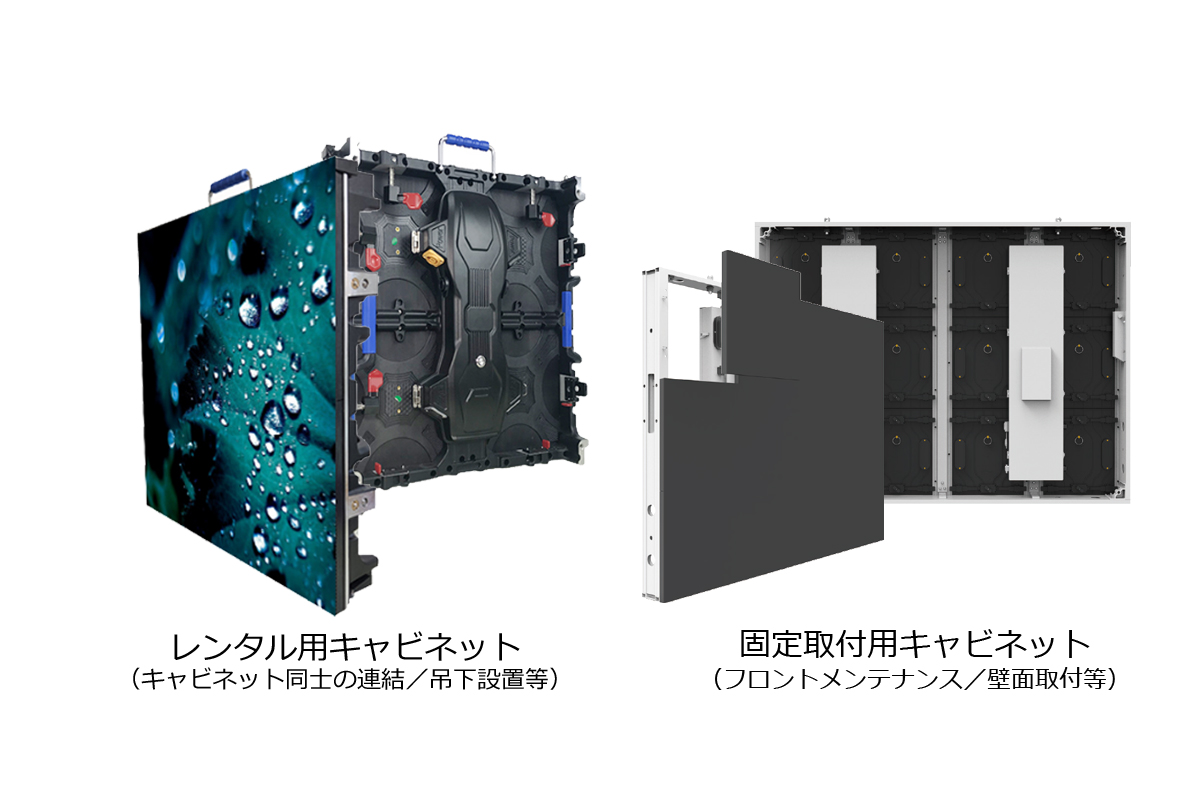

【使用用途】
レンタル用、固定取り付け用で選ぶLED(キャビネット形状)の種類が異なる場合があります。

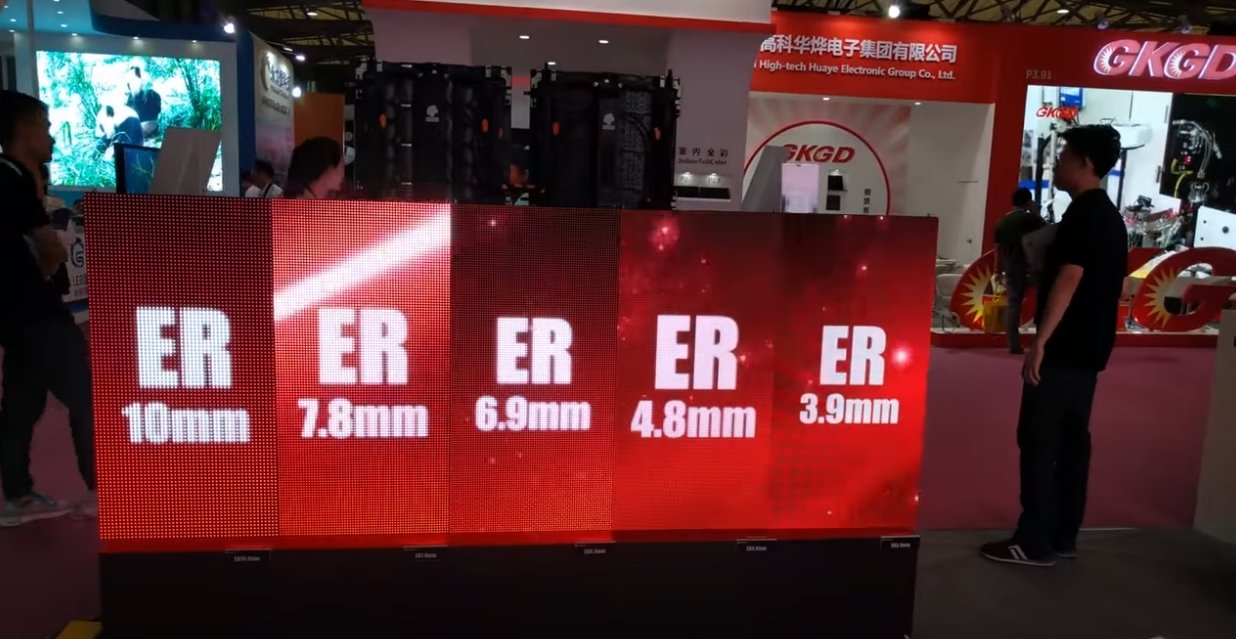

【ピクセルピッチ】
LEDビジョンから視点までの距離によって選びます。4mならピクセルピッチ4mmを選びます。6mでもより美麗に見せたい場合ピクセルピッチ4mmを用います。

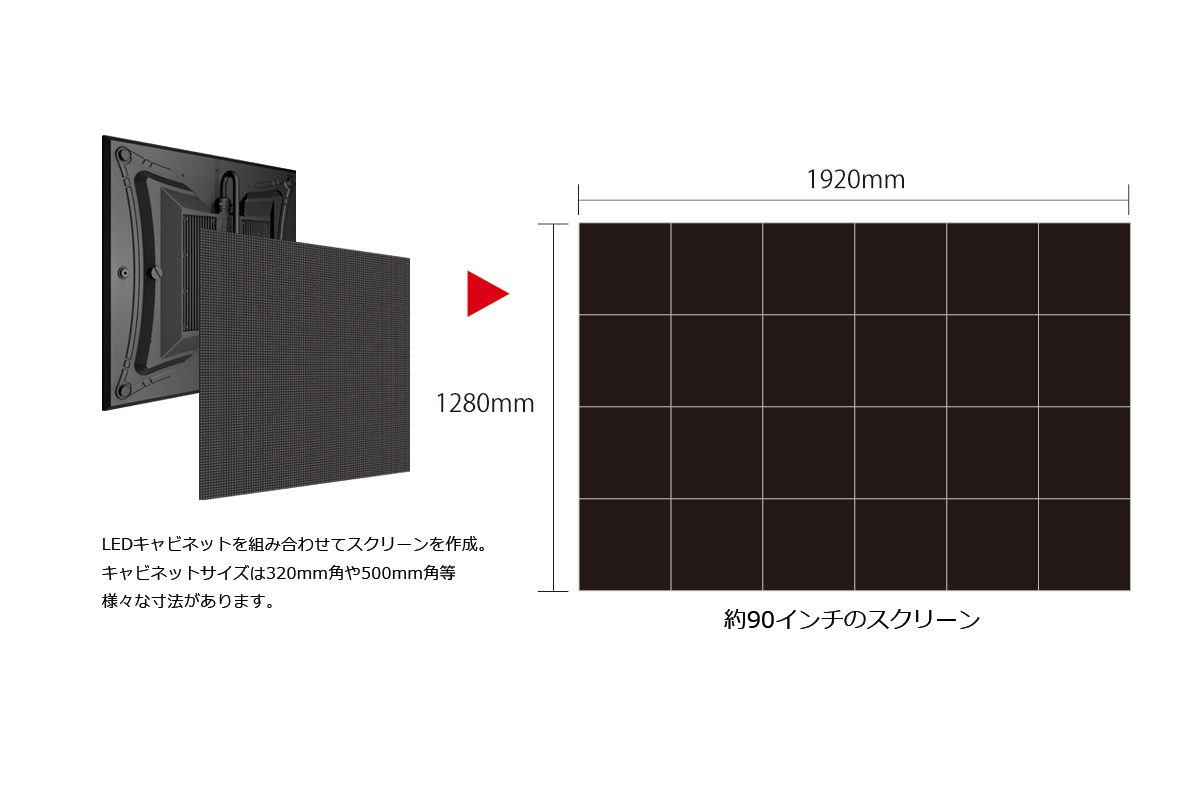

【設置サイズ】
キャビネットサイズにある程度の規格があるため、画面サイズによって提案する機器が異なってきます。大画面向き、小型向き、設置可能サイズのゆとり等様々な要件に最適な機器を選択します。

【メンテナンス方式】
壁面取付時など、背面からメンテナンスできない場合は前面からメンテナンス可能なフロントメンテナンス対応製品を選びます。

屋外用LEDビジョン取付方法

製品・メーカーによって取り付け方法は異なりますが、基本的に固定取り付けの場合は、ブラケットを使用したり、鉄枠を製作します。レンタルの場合は、キャビネットごとを連結させて使用することが多いです。

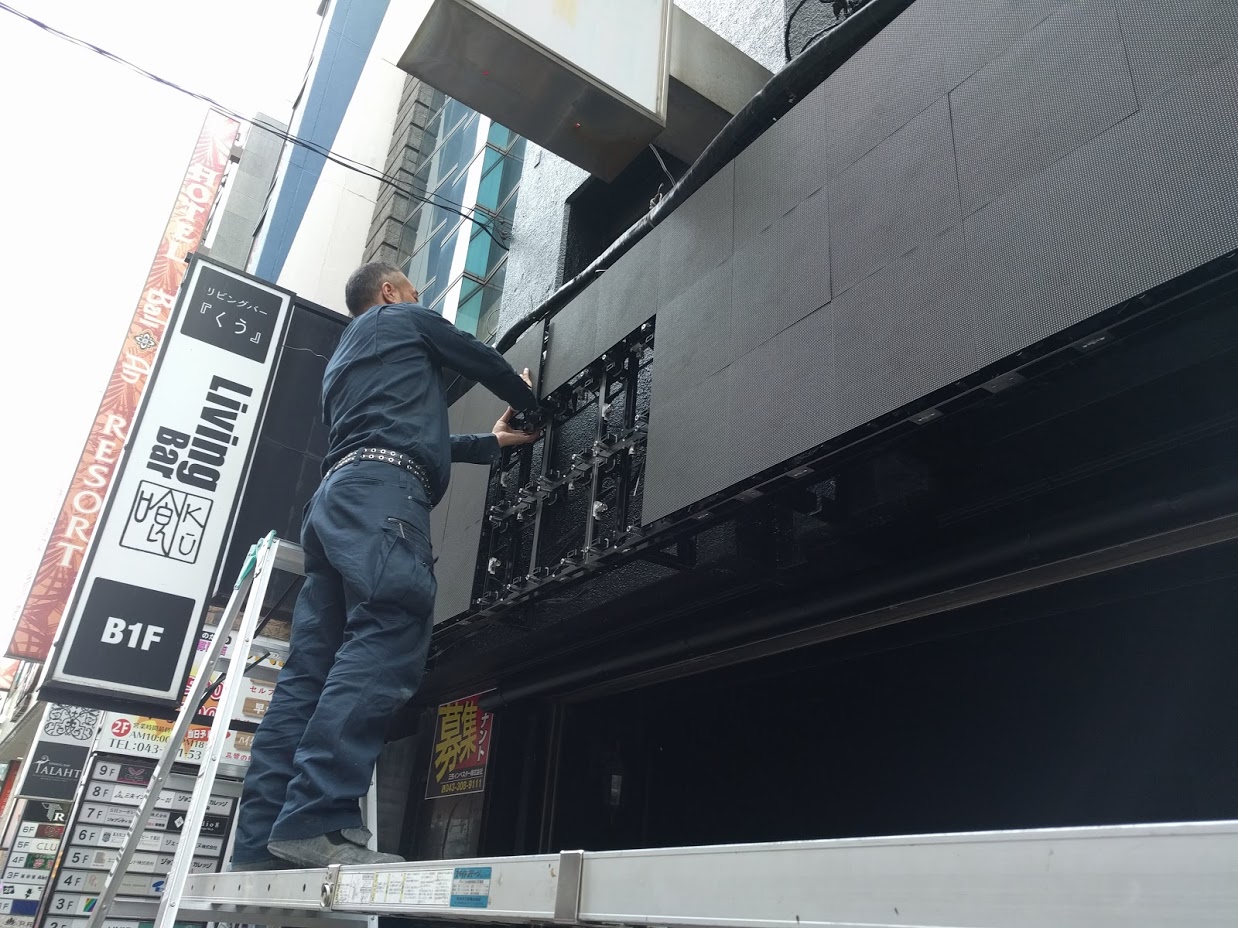

任意のサイズにブラケットを組み合わせ、壁面に取り付けます。その後、キャビネットをブラケットに取り付けていきます。 メンテナンスを考慮し強力マグネット等で取付けるケースが増えています。

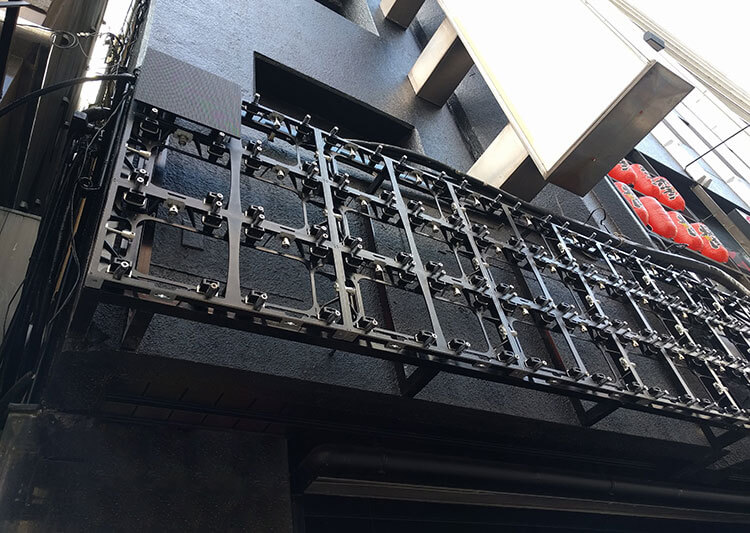

壁面にブラケットを直付けし、マグネットでLEDパネルを固定。

屋外ビル屋上等なら、専用アングルを製作、床面にアンカー固定し設置します。

LEDビジョン

レンタルの場合トラス等に吊り下げて使用することも可能です。吊り下げ用のブラケットをご用意します。

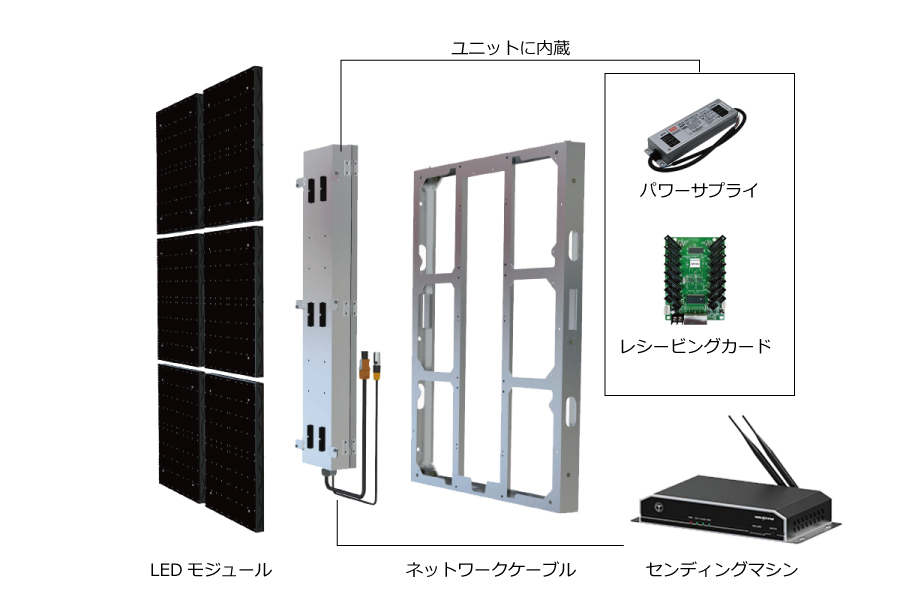

屋外用LEDビジョンの構成機器と参考結線図

メーカー、製品によって異なりますが、基本的にキャビネット+コントローラー+プレイヤー、必要に応じて輝度調整機などシンプルな機器構成となります。

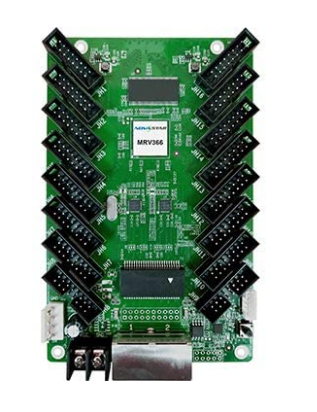

レシービングカード

映像信号を受信し表示します。

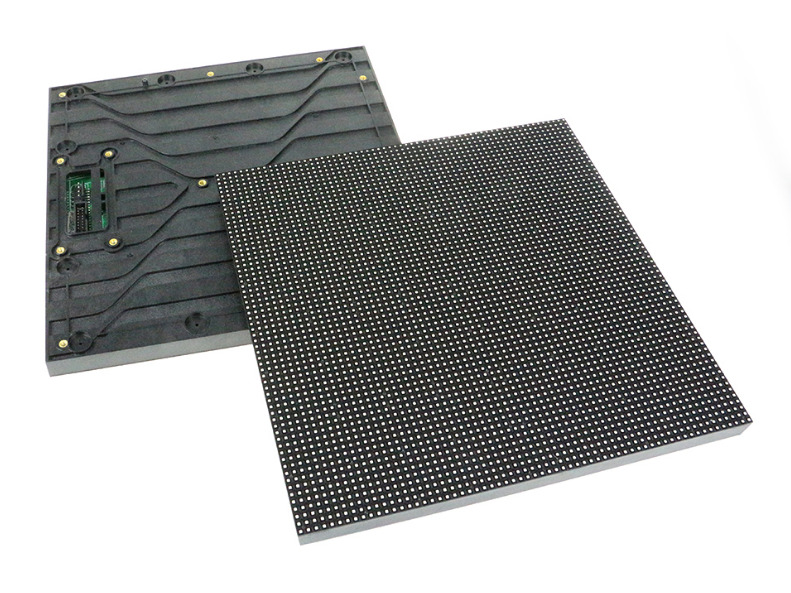

LEDモジュール

320X120や250X250といったサイズで作られます。これを4枚程度キャビネットに使用します。

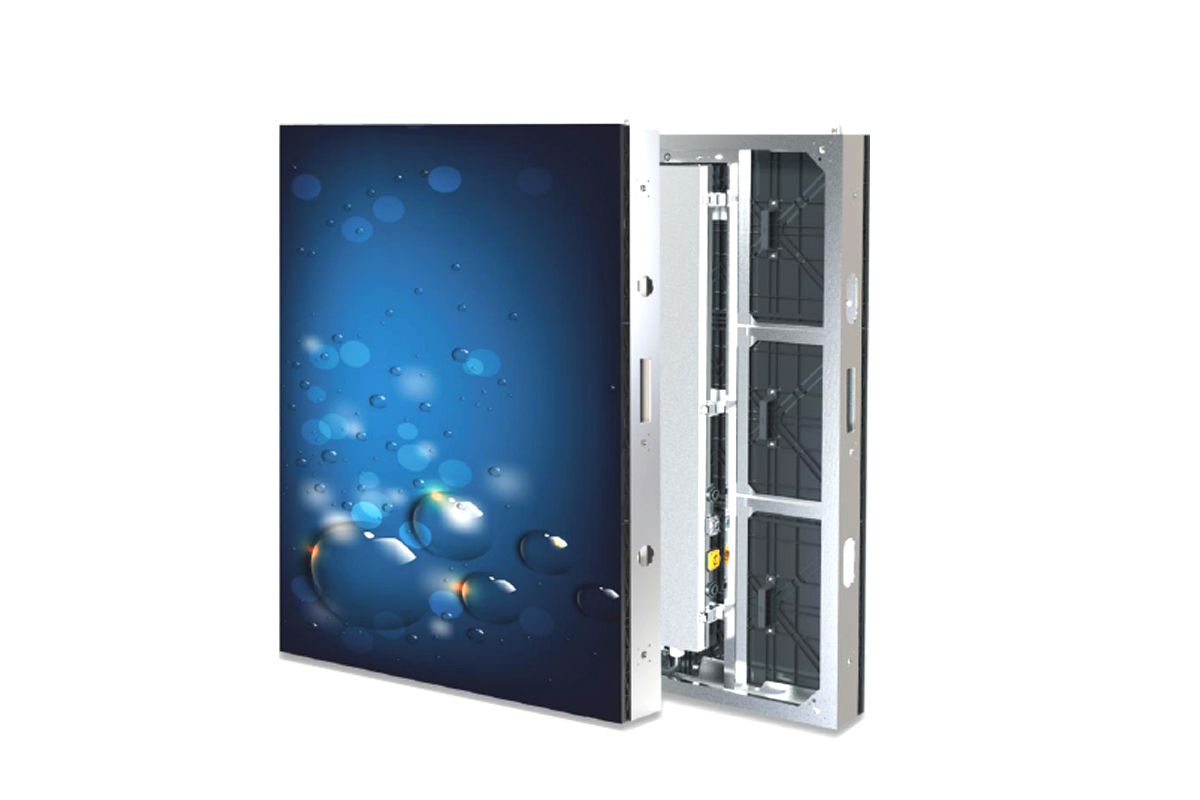

キャビネット

複数のLEDモジュール、レシービングカード、電源ユニットで構成されます。スクリーンサイズはキャビネットの枚数により決まります。

センディングマシン

映像信号を送る機器です。プレイヤー一体型やLTE対応されているものもあり、この1台で運用可能です。

電源ユニット

通常キャビネット内に組み込まれています。

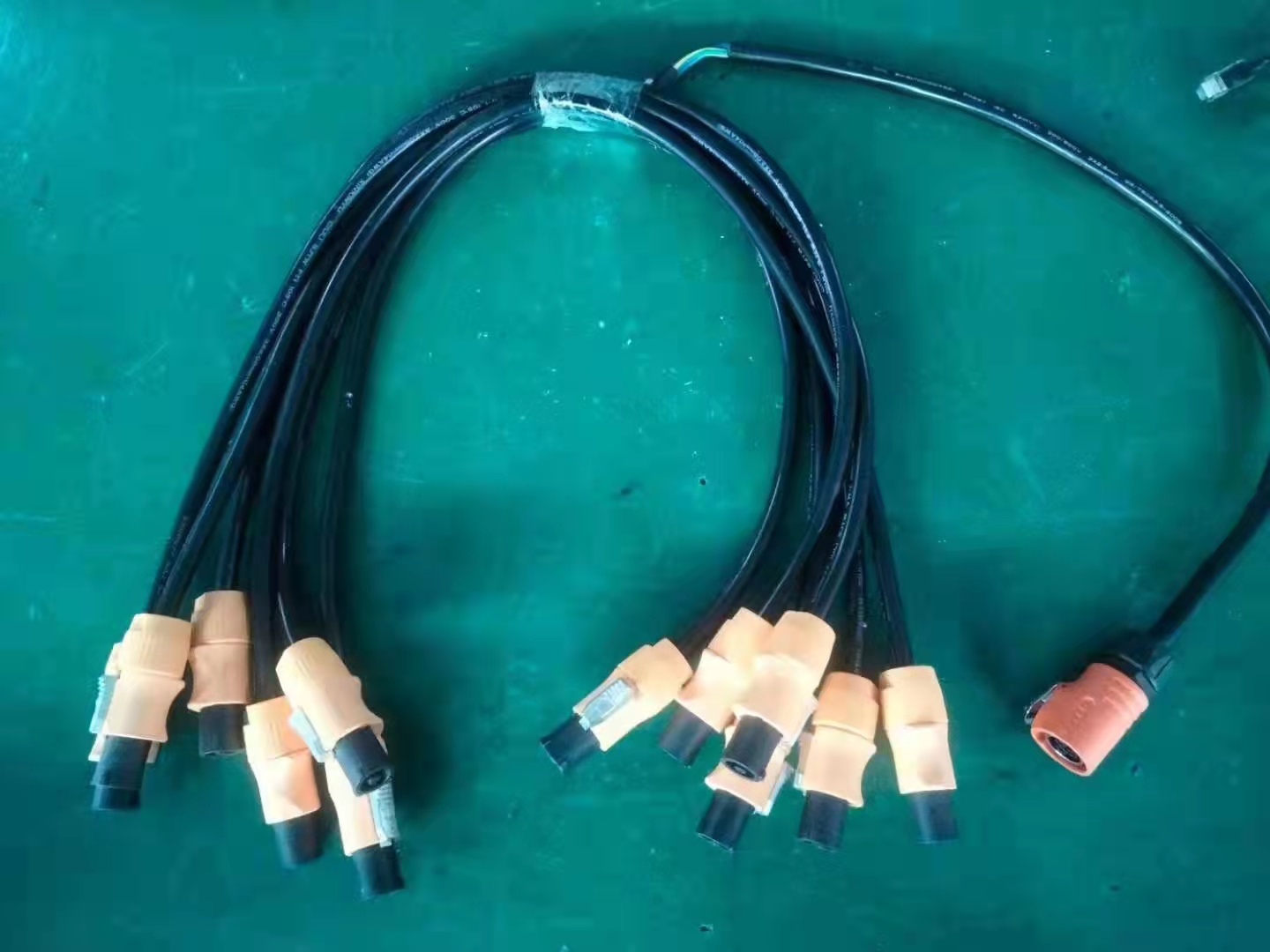

専用ケーブル

LEDキャビネット間を接続するケーブルです。

ネットワークケーブル

LEDキャビネットとセンディングマシンを繋ぎます。CAT5、6のケーブルを主に使用します。

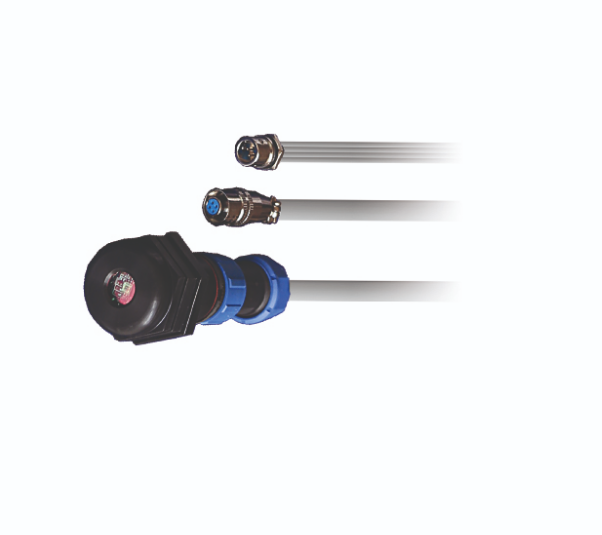

輝度センサー
(オプション)

夜間等外部の明るさに応じてディスプレイの輝度を自動調整します。

屋外用LEDビジョン参考動画

ピクセルピッチの違い

フロントメンテナンス

LEDパネルの簡易防水検査

保証について

こちらの製品はメーカー保証としてご購入より1年間の製品保証をいたします。またオプションで延長保証がご利用いただけます。詳しくは保証のページをご覧ください。
