HDMIトラブルと大画面マルチディスプレイ

大画面が映らないトラブル…それはHDMIケーブルのせいかも?

「映像が映らない…」原因を判別

マルチディスプレイとHDMI

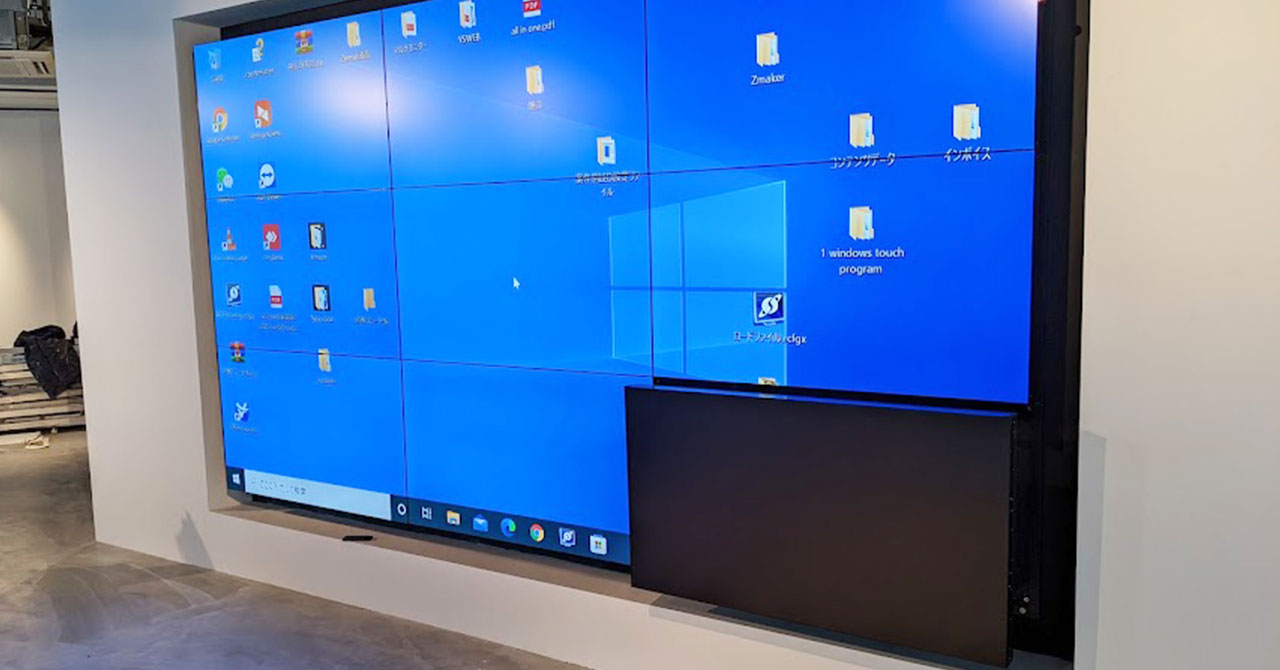

せっかく施設に設置した大画面の液晶マルチモニター。もちろん家庭用のテレビなどにも当てはまるのですが、「映像が映らない」というトラブルがしばしば報告されます。さて、それはどのようなことが原因で発生してしまうのでしょうか?今回は映像が映らないトラブルについて、解決のヒントを記していきます。



映像が映っていないのか、画面が映っていないのかの判別

マルチディスプレイとHDMIケーブル

まず最初の切り分けは、映像ではなく画面が映っているかどうか。要するにモニター自身に電気が来ているかどうかの判別です。電源がきちんとつながっているか、本体スイッチがオンになっているか?リモコンは効くかどうかなどで反応があれば、ほぼモニター側の故障という線はなくなります。



映像信号が怪しい場合は?

マルチディスプレイとHDMIケーブル

※モニター電源は問題ないが、映像がちゃんと映っていない場合は?

間違いなくモニターに通電はしているのに映像が正しく流れない場合、チェックしてほしいのはモニター側の入力です。例えばプレイヤーとモニターをHDMI入力①で接続しているのに、モニターの映像入力表示設定がHDMI②やVGAなど、他のポート表示になっていないでしょうか?リモコン操作等で正しいポートがモニターに表示されていることをまず確認してください。

この時に接続しているHDMIケーブルの接触も確認してください。抜けかかっていたりすると映像信号が伝達されていないことがあります。



それでもダメな場合は?

以上を確認しても正しく表示されない場合は、モニター側でなくプレイヤー側が怪しいかもしれません。プレイヤーの電源ケーブルやスイッチの確認をしてください。また、この時にプレイヤーを他のモニターに移してテストできるような環境なら、他のモニターに接続して正しく映るかどうかチェックしておくとなお良しです。

例えば他のモニターでも同じ症状の場合は、プレイヤーとモニターをつなぐKDMIケーブルが故障や不具合を起こしている可能性が高くなります。



結構多い!HDMIケーブルが原因による不具合発生

マルチディスプレイとHDMIケーブル

※延長ハブは絶対に使うな!

プレイヤーの異常がなければ後はHDMIケーブルです。手元に代替えできるようなケーブルがあればそれと交換してみます。それでも改善されない時は…



①ケーブルの長さは?

映像の信号はHDMIケーブルが長くなるほど「減衰」してしまいます。10mを超えるような長いケーブルを使用していないでしょうか?また、短いケーブルをハブでつないで延長したりしていませんか?中継ハブも減衰を大きくする原因になりますので、使用しないほうが良いでしょう。

減衰とは例えばプレイヤーから出た信号の強さが100とします。短いケーブルならそれが100に近い状態でモニターまで届くので、ほぼ受信できないという可能性はないのですが、長くなればなるほどそれが60になり、40になり…と弱まってしまいます。信号が弱まることでモニター側が受信できなくなり、不具合を起こします。



②ネットで格安のノンブランドケーブルを購入していませんか?

3m以内までの短いケーブルなら格安ケーブルでも問題は少ないような気がしますが、5mを超えるようなものは価格に惑わされて買うことはあまりおすすめしません。筆者の経験では同じノンブランドのケーブルを数本購入して使用した結果、映像が映るものと映らないものが混在しました。個体差も結構あるようです。



HDMIケーブルを選ぶポイント

①5m~20mのHDMIケーブルおすすめブランド

私たちは巨大な液晶マルチモニターを取り扱っているため、HDMIケーブルも時には10m以上の長さが必要になることがあります。コスト重視でケーブルを選定してしまうとトラブルの可能性がとても高まるため、基本的にはノンブランドの格安ケーブルを使用することはありません。

国内ブランドの「エレコム」製や「カナテック」製などは非常に安定しており、おすすめのメーカーです。では、格安のものでもブースター(リピーター)を噛ませれば良いのでは?とお考えの方がいらっしゃるかもしれません。しかし筆者的にはそれもNGです。

いくら給電式といっても、安定しないことが多々あります。ちなみに私たちは過去幾度にわたってこの中間ブースターで痛い目にあいました…。

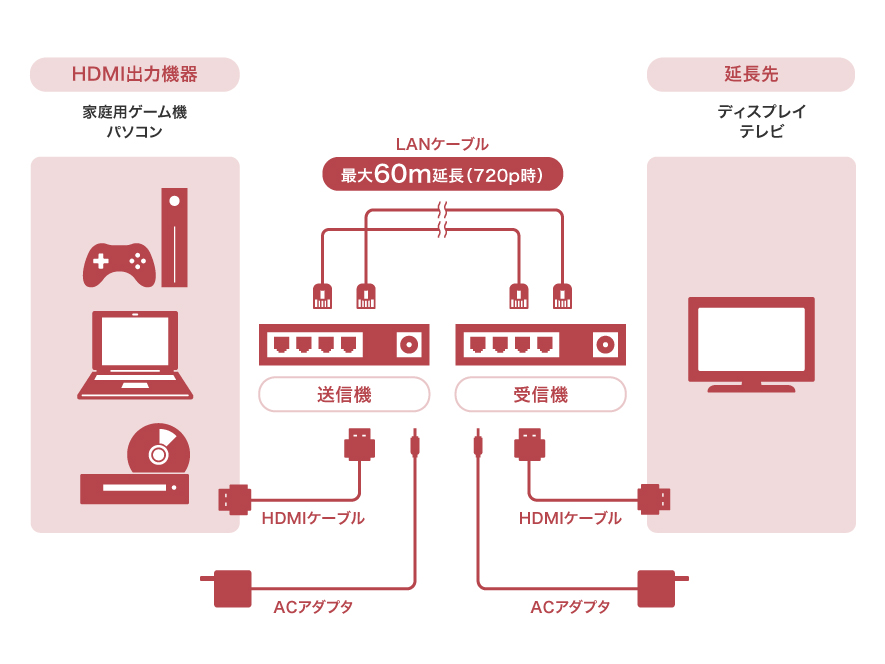

② 20mを超える場合は迷わずLAN中継のエクステンダーを!

HDMIエクステンダー

大画面モニターにサンワサプライ製のHDMIエクステンダーを使ってみた

これもいろいろなものを試した結果、最終的に行き着いたのはこちらの製品でした。数十メートルの距離でも安定した映像配信が確認できる優良品です。無線のエクステンダーもありますが、安定性に欠けることから弊社では無線エクステンダーの使用は推奨していません。

また有線のエクステンダーでもネットで格安商品が出ていますが、全くおすすめしないことを付け加えておきます。



映像が映らない場合にチェックするべきポイントのまとめ

✅モニター、プレイヤーの電源確認
✅各ケーブルの接触
✅モニターの表示設定が正しく選択されているか
✅HDMIケーブルが長すぎないか?粗悪品ではないか?

以上、参考にしてください。
