マトリクススイッチャー

大画面マルチモニターに分割映像を流す機器とは?

液晶モニターを連結して作る大画面モニターは、ひとつの映像をインパクト大に映すことがメリットです。しかし「マトリクススイッチャー」という中継機器を使用することで、画面を分割して使用することが可能です。

広告用のデジタルサイネージとして大画面モニターを利用する場合はあまり適していませんが、会議や監視カメラ用モニターの場合はこの機械を使うことで利用価値を高めることができます。

マトリクススイッチャー
※昔のビデオデッキのようなイメージがするマトリクススイッチャー

マトリクススイッチャーとは?

分割映像を流すための中継機であるマトリクススイッチャーの特徴は、単なる分配器と異なり複数のインプット端子を持っていることです。様々なプレイヤーを複数接続して映像を瞬時に切り替えたり、画面を分割して同時に表示することができるようになります。

マルチディスプレイをコントロールするデバイスについて

※たくさんの入力端子に様々なプレイヤーが接続できる



どのようなプレイヤーが接続できるの?

マトリクススイッチャーは接続するプレイヤーを選びません。パソコンやテレビチューナー、ゲーム機本体、カメラなど映像を出力する機械であれば何でもつなげることができます。ただ、入力端子はHDMIになっているので基本的にはHDMI出力のプレイヤー接続が基本となります。しかし変換コネクターを使用すれば、DVIやディスプレイポート出力のプレイヤーでも表示することができます。



中継機として1入力複数出力の分配器を使うケース

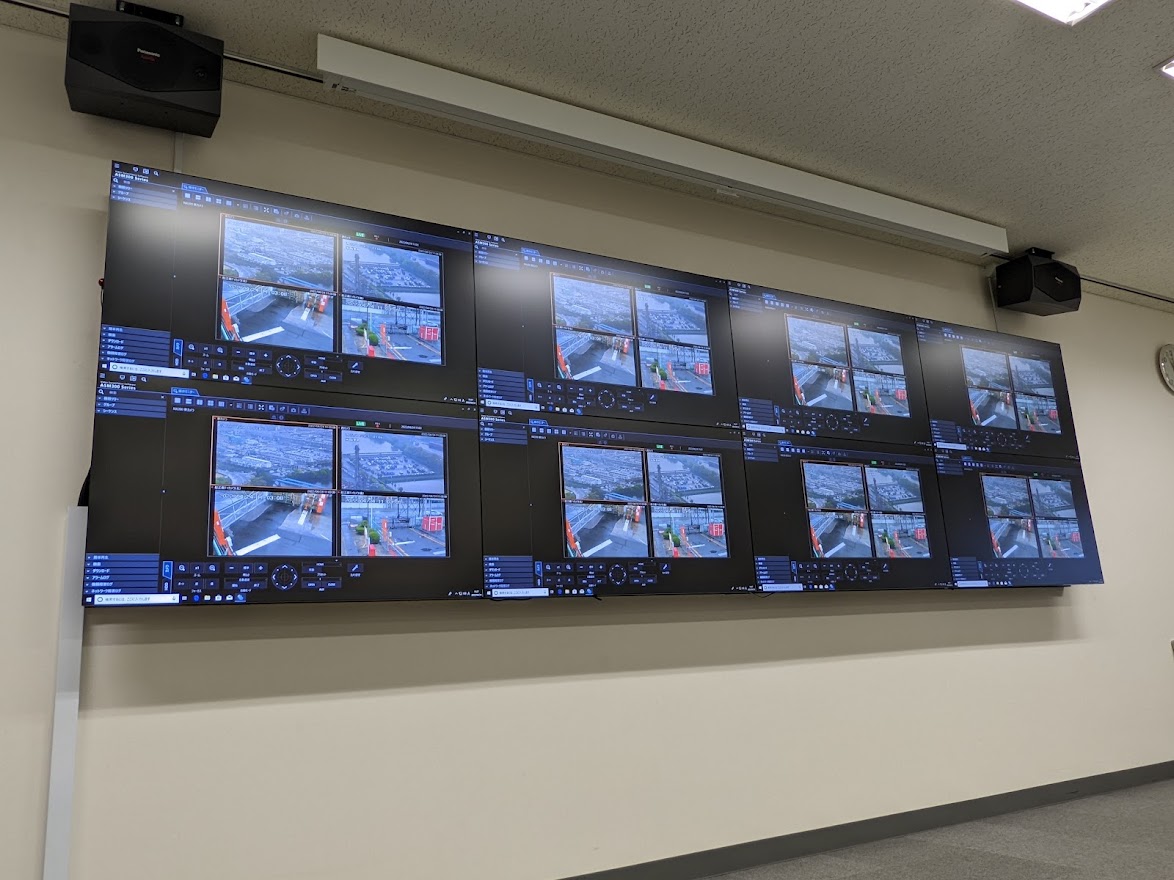

本来は独立して1台ずつ使用することがポピュラーな液晶モニター。そのモニターを連結して大画面にするのがマルチモニターです。なのでマトリクススイッチャーを使わずに分配器のみ接続して使用する場合は、下の写真のように同じコンテンツがそれぞれのモニターに表示されるわけです。

マルチディスプレイをコントロールするデバイスについて

※分配器は入力ポートがひとつしかないため同じプレイヤーの映像しか映せない

マルチ専用のモニターは、画面のビデオウォール設定をすることでこの単体画面をひとつの大画面にすることができます。

マルチディスプレイをコントロールするデバイスについて
※単体モニターの集合体がひとつの大画面に!

ここまではマトリクススイッチャーを使用しなくても分配器でできることですが、違う映像をそれぞれの画面に映したい場合や左右で違う映像を流したいときには、次に説明するマトリクススイッチャーを接続します。



複数入力のマトリクススイッチャーを使用する場合

マトリクススイッチャーは分配器でできることに加えて、複数のプレイヤー映像を映し出せることが特徴です。

マルチディスプレイをコントロールするデバイスについて

※左はカメラ映像、右にはテレビが映っている



また、画面の分割レイアウトは好みに設定することができます。

マルチディスプレイをコントロールするデバイスについて

マルチディスプレイをコントロールするデバイスについて

マルチディスプレイをコントロールするデバイスについて



マトリクススイッチャーでの画面分割レイアウトの設定方法

画面の分割レイアウトはパソコンを使用して、自分好みに設定をすることが可能です。パソコンにマトリクススイッチャー制御用のソフトをインストールして設定を行います。

マルチディスプレイをコントロールするデバイスについて

※簡単に画面レイアウトの登録や削除、追加ができます



マトリクススイッチャーを使用するのに適したシーンとは?

マトリクススイッチャーは「複数映像を画面分割して同時に流すことができる」機械です。なのでそのような使い方をしない場合は必要ありません。例えば商業施設の広告用に設置した大型モニターには、このような画面分割機能は不必要かもしれません。

マルチディスプレイをコントロールするデバイスについて

※ドガーンと映像を出したいだけならマトリクススイッチャーは必要ない

では一体、マトリクススイッチャーはどのようなシーンで効果的に使うことができるのでしょうか?



会議で複数のパソコン画面を同時に接続

それぞれのパソコン画面を分割表示することで、大きな画面で個々の資料が視認性を確保した上で表示できるので、スムーズな会議を進めることができます。



管理センター・防犯センターでのカメラ映像

たくさんの監視カメラ映像を同時に見ることができるため、安全・安心の確保に繋がります。

マルチディスプレイをコントロールするデバイスについて
※それぞれの画面に監視カメラ映像を映す

まとめ・マトリクススイッチャーは必要に応じで導入しよう

マトリクススイッチャーは高価な商品になります。なので「将来使うかもしれない」というような安直な考えで導入すると、不必要にコストをかけてしまうおそれがあります。マトリクススイッチャーは大型モニターの設置後でも追加で簡単に取り付けすることができるので、明確な使用意図がない限りは初期段階で装備させる必要はありません。まずは大型モニターで何をしたいかということをはっきりさせてから、マトリクススイッチャーが必要なのか不必要なのかを判断しましょう。
